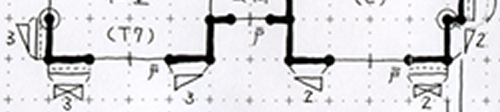

筋かいの柱頭方向やダブルの筋交いが反映されていなかったり、筋交いのサイズが違う、あるいは筋かいが余計に入ってしまっている箇所があることがおわかりかと思います。
残念ながら、筋かいの自動生成ではこれらを表現することができません。まずはこれらを修正しましょう。
（なお診断書図面中央には耐力壁が反映されていない箇所があります。これは壁面の長さが足りないことによるものであり、診断書作成には問題ありません）

筋かいの変更を行います。

ここは図面では△3（筋かい木材30×90以上）となっているため、左のように修正します。
筋かいはシングルのため、このままで大丈夫です。ダブル筋かいの場合は「ダブル」にチェックします。
また筋交いを外す場合は「シングル」「ダブル」の左側にあるチェックを外してください。

柱頭方向は、最初「方向不明」にチェックが入っているため、シングルの場合はこれを外します（ダブルの場合はチェックが入っていても大丈夫です）。方向は図面上での柱頭方向を指定します。

この4箇所に関しては、左から筋かいの設定を以下のように変更します。
・筋かいシングル、筋かい木材30×90以上、柱頭右(上）
・筋かいダブル、筋かい木材30×90以上
・筋かいシングル、筋かい木材30×90以上、柱頭左(下）
・筋かいなし（筋かいチェックを外す）

面材は必要に応じて変更してください。通常はこのままで大丈夫です。

ここでご説明した方法と同じ要領で、筋かいの変更を行ってください。

今度は、柱と壁の変更方法をご説明します。
この変更が終われば、いよいよ診断書図面の完成です。

最初に（1）の操作を行います。
柱の追加（入力）を行うには、「入力」「柱」をチェックし、柱を入れたい場所をクリックします。

（2）（3）（4）について、木耐博士Sで壁の削除を行うには、先に耐力壁の削除を行う必要があります。耐力壁の削除を行うには、「削除」と「耐力壁」をチェックし、削除したい耐力壁をクリックします。

このとき、耐力壁を削除しただけでは壁そのものは削除されないことに注意してください。

壁の削除が反映されました。

ここまでご説明した耐力壁・柱・壁の変更方法を使いこなしていただければ、診断書図面の完成までもうすぐです。

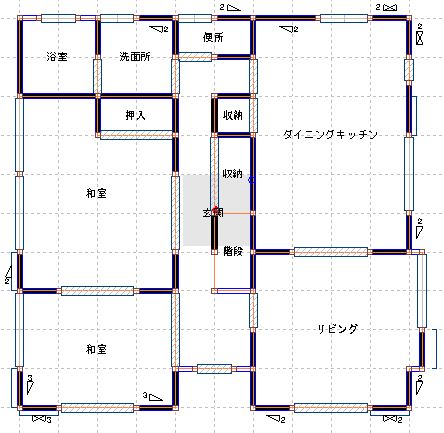

実際に完成する診断書図面はこのようになります。

診断書図面の入力は全て完了しました。
最後のページでは、耐震診断および補強案の作成、耐震診断書・補強提案書の作成方法をご説明します。
